一、檢測內容及要求
檢測內容：
注明：五金零部件機器視覺自動化檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于10件
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 長度 | 背光檢測 | 可檢 | 檢測越長的尺寸需要相機精度越大 |
| 2 | 寬度 | 背光檢測 | 可檢 |
|
| 3 | 孔徑 | 背光檢測 | 可檢 |
|
| 4 | 圓心到邊的距離 | 背光檢測 | 可檢 |
|
| 5 | 螺牙口到邊的距離 | 背光檢測 | 可檢 | 螺牙口位置不固定，可能存在誤差 |
| 6 |
|
|
|
|
| 7 | 其余尺寸（包括厚度、深度、倒角） |
|
不可檢 |
|
| 8 |
|
|
|
|
注明：五金零部件機器視覺自動化檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于10件
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 4套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
|
| 7 | 光源 | 定制光學自適應光源 | 4套 |
|
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |
|

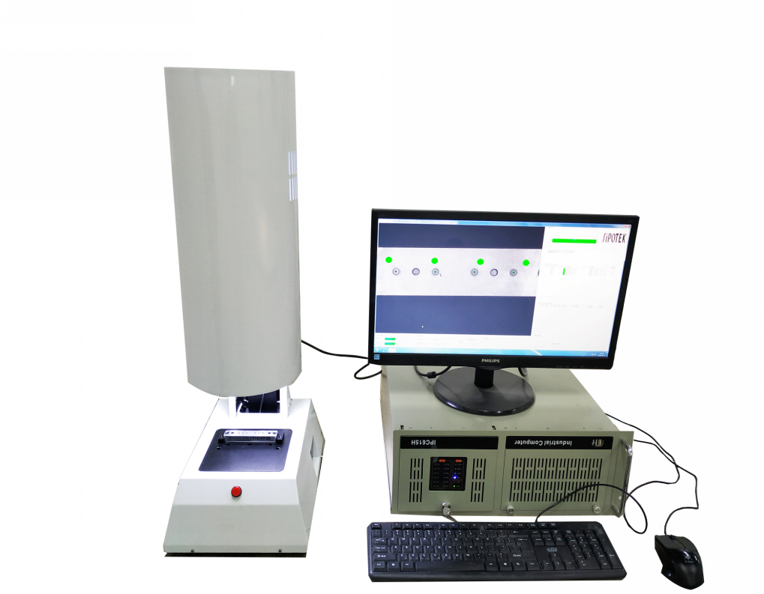

五金零部件機器視覺自動化檢測設備外觀3D立體圖
三、樣件測試圖片:

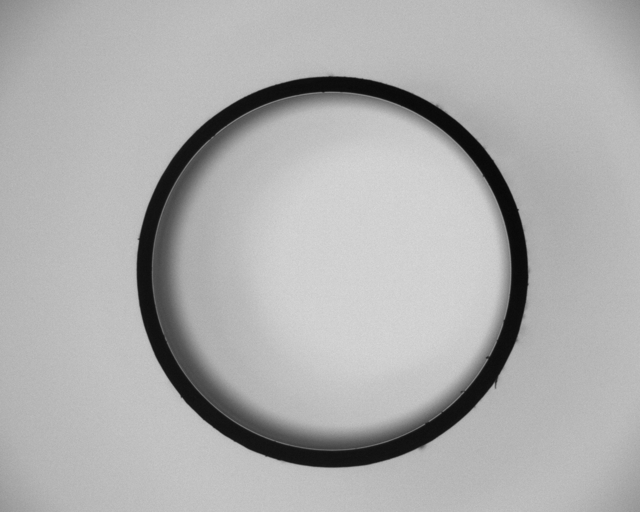

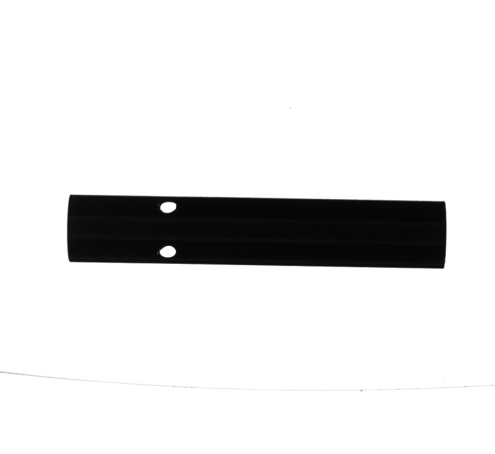

背光檢測效果原圖：

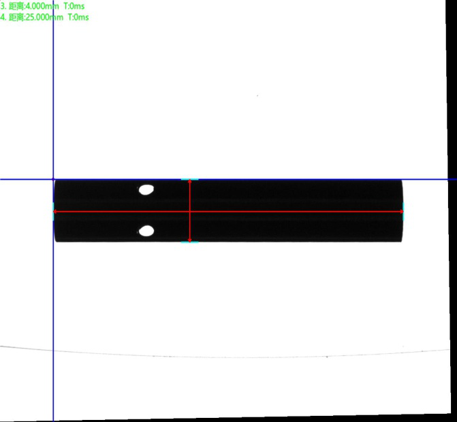

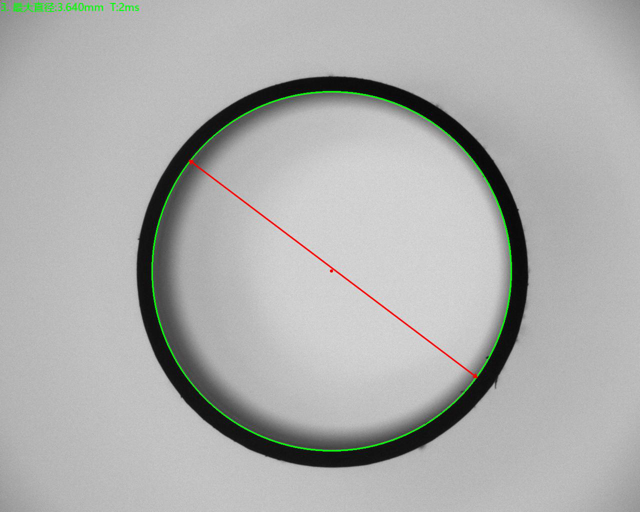

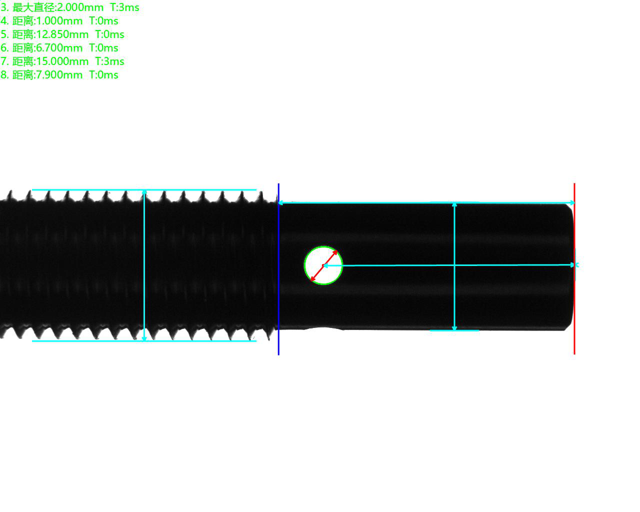

背光檢測良品分析圖：OK

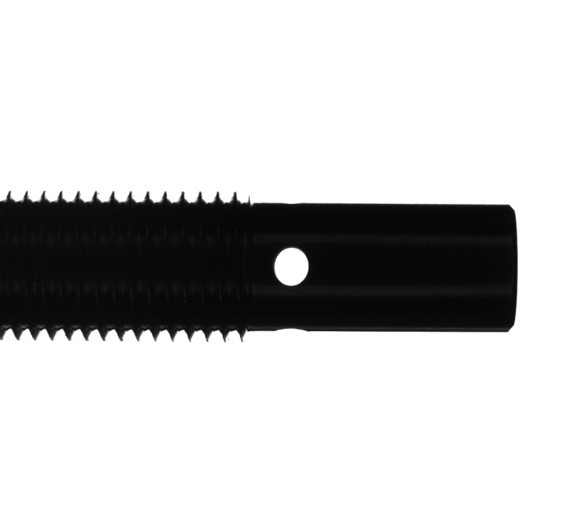

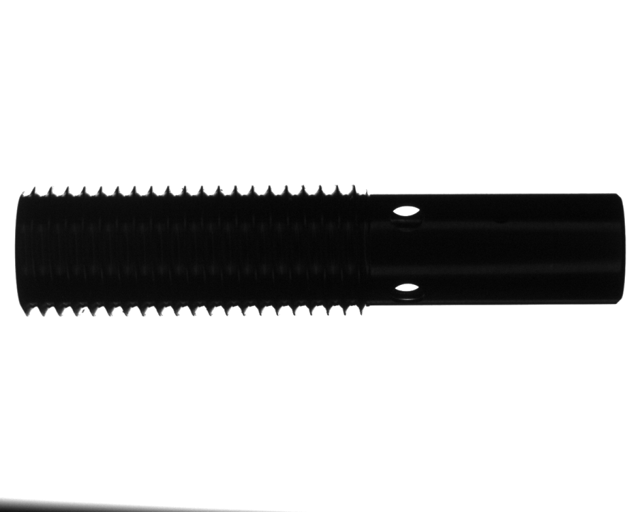

背光檢測效果原圖：

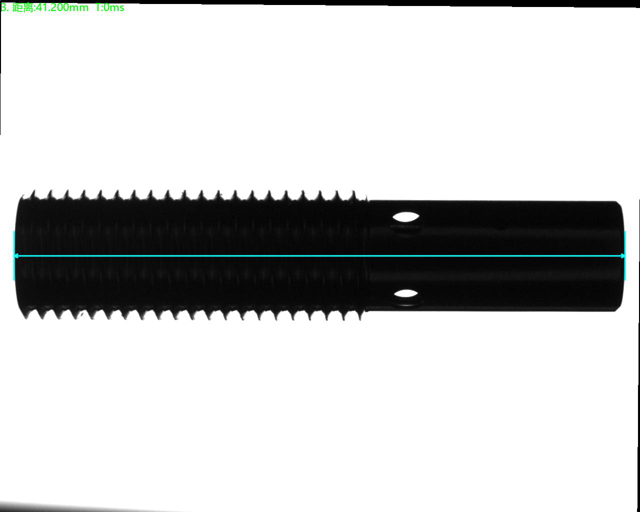

背光檢測良品分析圖：OK 圖1：長度、寬度 圖2：孔徑、局部距離 圖3：長度
獲取五金零部件機器視覺自動化檢測產品外觀方案請聯系：134-2097-1778（微信同號）或登錄深圳思普泰克網站查閱：www.ae13t.cn
