一、檢測內容及要求
檢測內容：
產品的尺寸檢測
注明：加工件外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

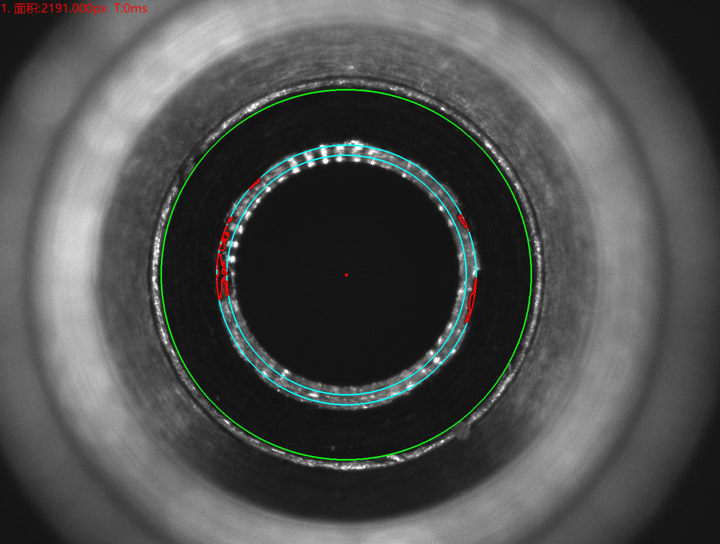

頂部正光檢測不良品分析圖：NG 不良特征：喇叭口披鋒
頂部正光檢測不良品分析圖：NG 不良特征：喇叭口披鋒
加工件外觀視覺檢測設備特點
1. 攝像機的拍照速度自動與被測物的速度相匹配，拍攝到理想的圖像;
2 .零件的尺寸范圍為2.4mm到12mm，厚度可以不同;
3. 系統根據操作者選擇不同尺寸的工件，調用相應視覺程序進行尺寸檢測，并輸出結果;
4 .針對不同尺寸的零件，排序裝置和輸送裝置可以精確調整料道的寬度，使零件在固定路徑上運動并進行視覺檢測;
5 .機器視覺系統分辨率達到2448×2048，動態檢測精度可以達到0.02mm;
⒍廢品漏檢率為0;
7 .本系統可通過顯示圖像監視檢測過程，也可通過界面顯示的檢測數據動態查看檢測結果;
⒏具有對錯誤工件及時準確發出剔除控制信號、剔除廢品的功能;
深圳思普泰克致力于圖像技術及機器視覺的研發和制造，專業提供工業產品外觀檢測方案，如需獲取加工件外觀視覺檢測設備檢測產品外觀方案請登錄思普泰克網站獲?。簑ww.ae13t.cn 或電話聯系黃經理：134-2097-1778（微信同號）| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 口部壓傷 | 頂部正光檢測 | 可檢 |
|
| 2 | 變形 | 頂部正光檢測 | 可檢 |
|
| 3 | 短料 | 側面背光檢測 | 可檢 |
|
| 4 | 偏心 | 底部正光檢測 | 可檢 |
|
| 5 | 口部倒角披鋒 |
|
可檢 |
|
| 6 | 小外徑損傷 |
|
不可檢 | 沒有相匹配的鏡頭 |
| 7 | 喇叭口刀紋 |
|
不可檢 | 無法成像 |
注明：加工件外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

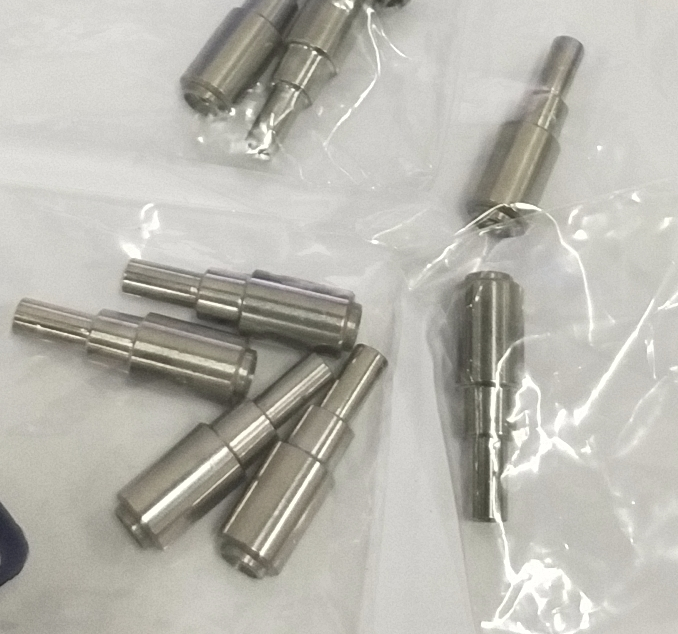

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 4套 |
| 7 | 環形光源 | 定制光學自適應光源 | 4套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

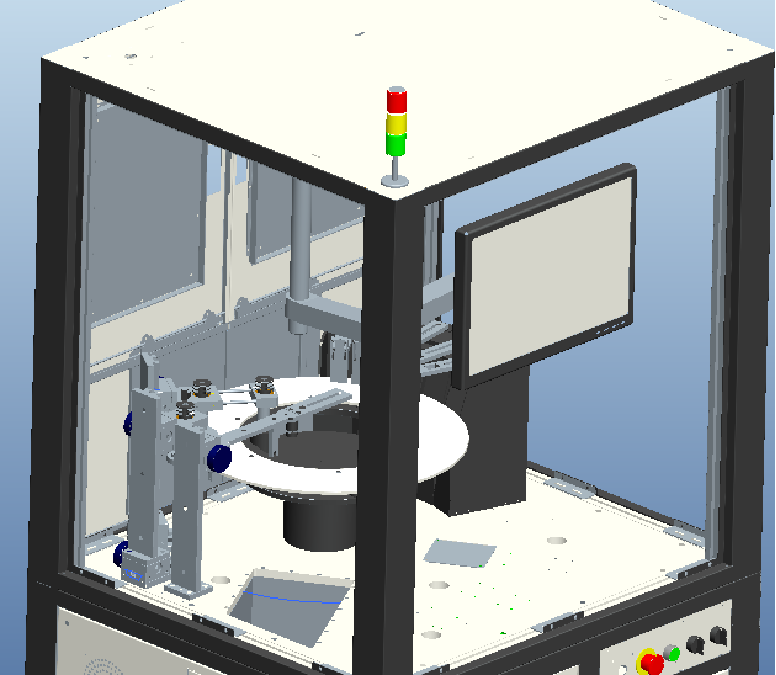

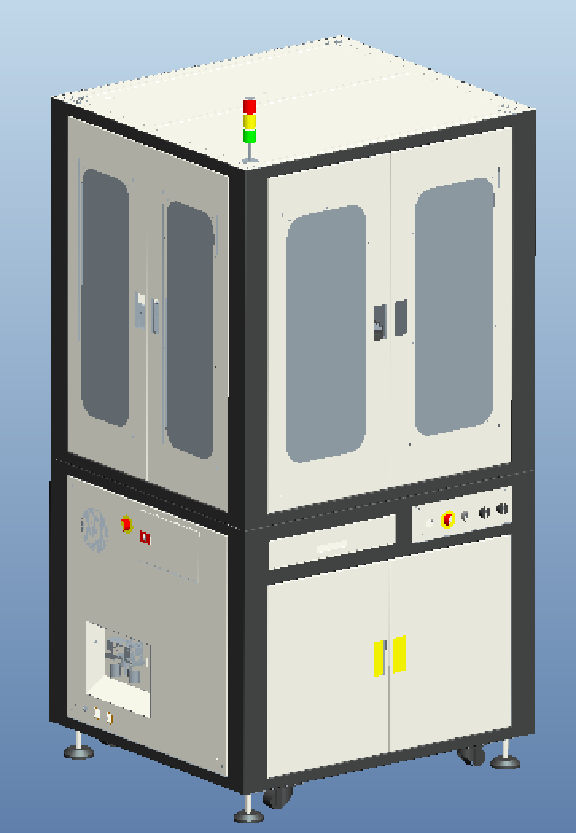

設備外觀－3D立體圖

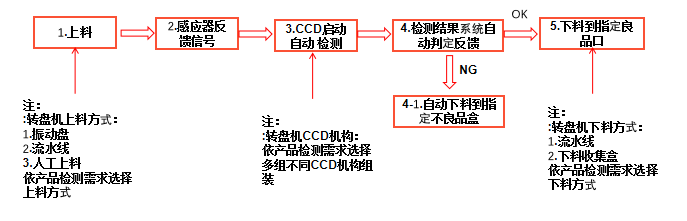

設備檢測流程
三、樣件測試圖片:
底部正光檢測良品原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征：偏心

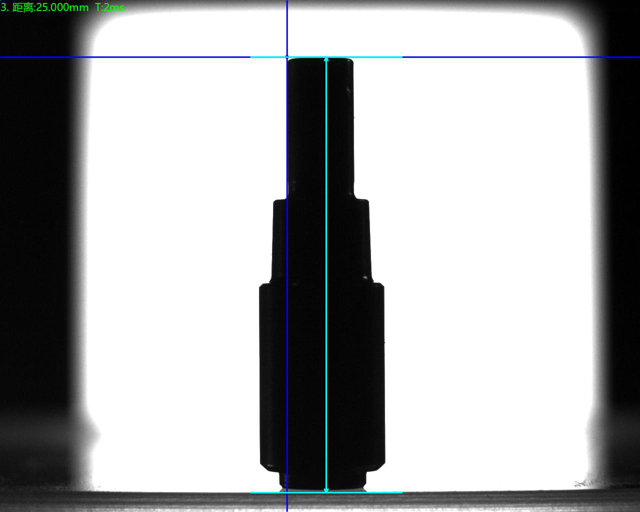

側面背光檢測良品分析圖：OK

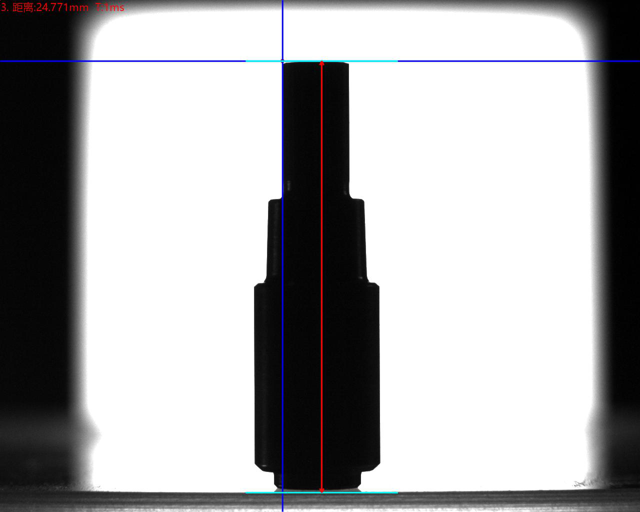

側面背光檢測不良品分析圖：NG 不良特征：短料
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：變形
頂部正光檢測不良品分析圖：NG 不良特征：口部壓傷
底部正光檢測不良品分析圖：NG 不良特征：偏心
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：短料
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：變形
頂部正光檢測不良品分析圖：NG 不良特征：口部壓傷

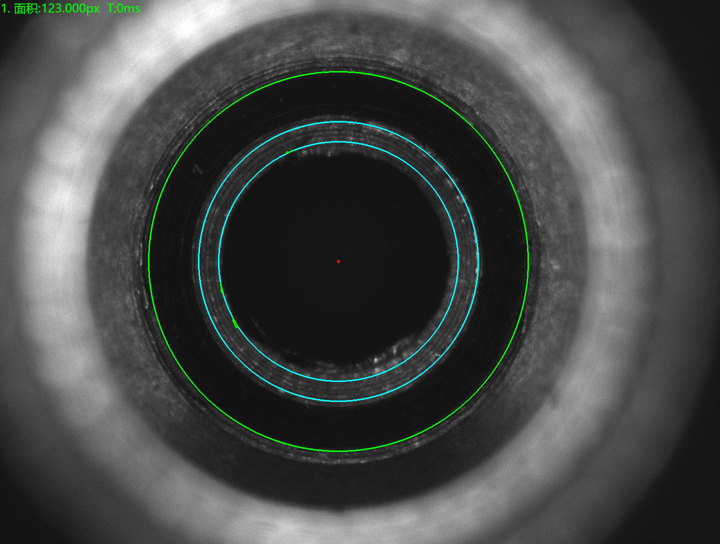

頂部正光檢測良品分析圖：OK

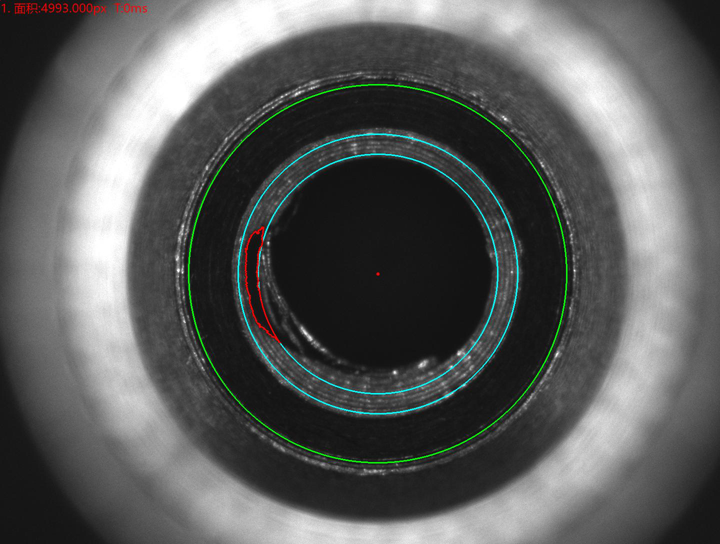

頂部正光檢測不良品分析圖：NG 不良特征：喇叭口披鋒
頂部正光檢測不良品分析圖：NG 不良特征：喇叭口披鋒
加工件外觀視覺檢測設備特點
1. 攝像機的拍照速度自動與被測物的速度相匹配，拍攝到理想的圖像;
2 .零件的尺寸范圍為2.4mm到12mm，厚度可以不同;
3. 系統根據操作者選擇不同尺寸的工件，調用相應視覺程序進行尺寸檢測，并輸出結果;
4 .針對不同尺寸的零件，排序裝置和輸送裝置可以精確調整料道的寬度，使零件在固定路徑上運動并進行視覺檢測;
5 .機器視覺系統分辨率達到2448×2048，動態檢測精度可以達到0.02mm;
⒍廢品漏檢率為0;
7 .本系統可通過顯示圖像監視檢測過程，也可通過界面顯示的檢測數據動態查看檢測結果;
⒏具有對錯誤工件及時準確發出剔除控制信號、剔除廢品的功能;
