檢測工件面積：
長度54mm*寬度30mm的整體樣件的外觀、尺寸檢測
檢測內容：
1:頂部背光檢測圓孔1尺寸
2:頂部背光檢測圓孔2尺寸
3:頂部正光檢測電鍍不良、方向正反
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量120-180件(根據樣件送料速度)。

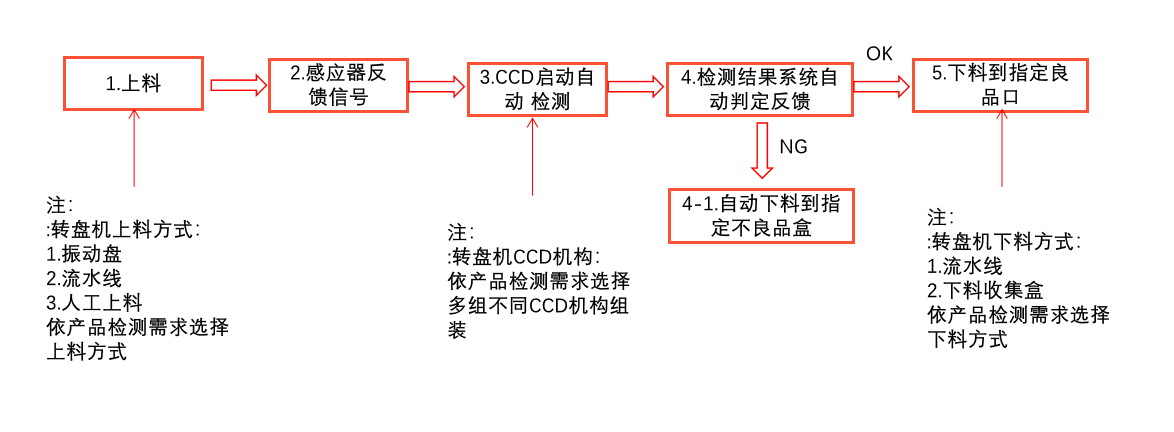

分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 3套,頂部?jī)蓚€(gè)、底部一個
5:工業鏡頭: 2個定焦遠心鏡頭、1套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

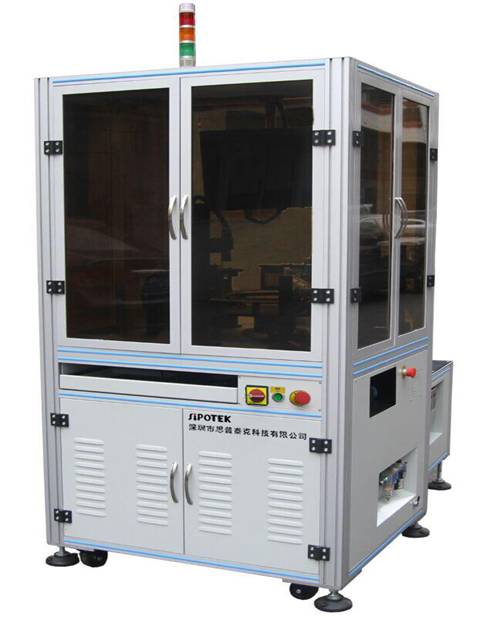

二.1：視覺檢測設備外觀3D立體圖

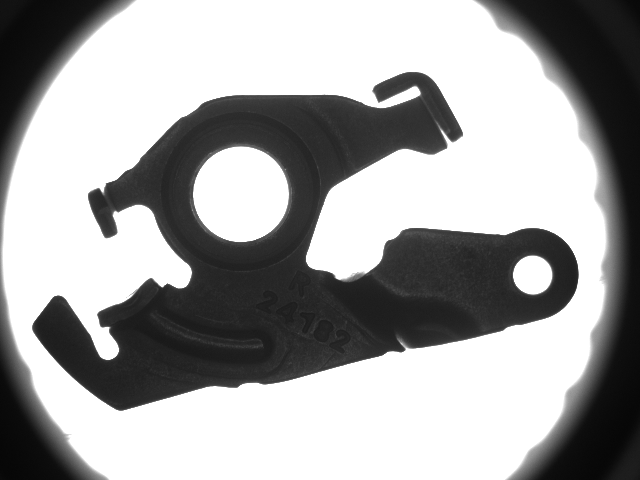

頂部檢測效果原圖:

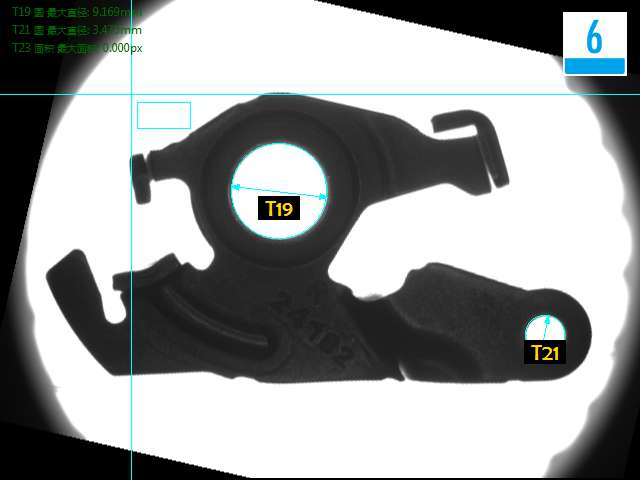

頂部檢測良品分析圖:OK

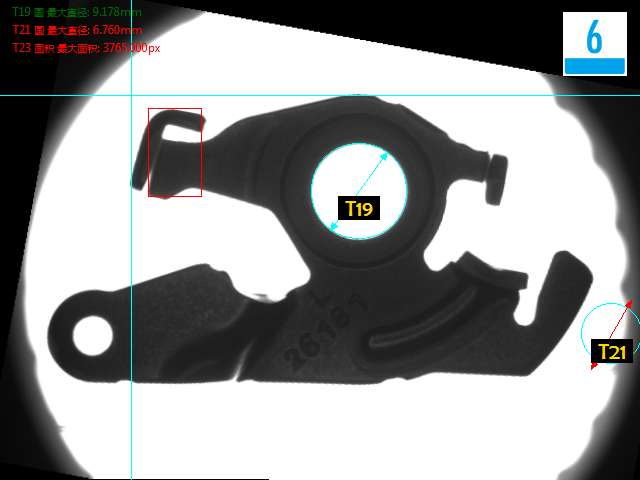

頂部檢測反向不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
