機器視覺檢測案例-PIN針檢測方案

• 1、檢測內容及要求

  檢測工件面積：
  整體長度12mm的樣件的尺寸檢測
  檢測內容：

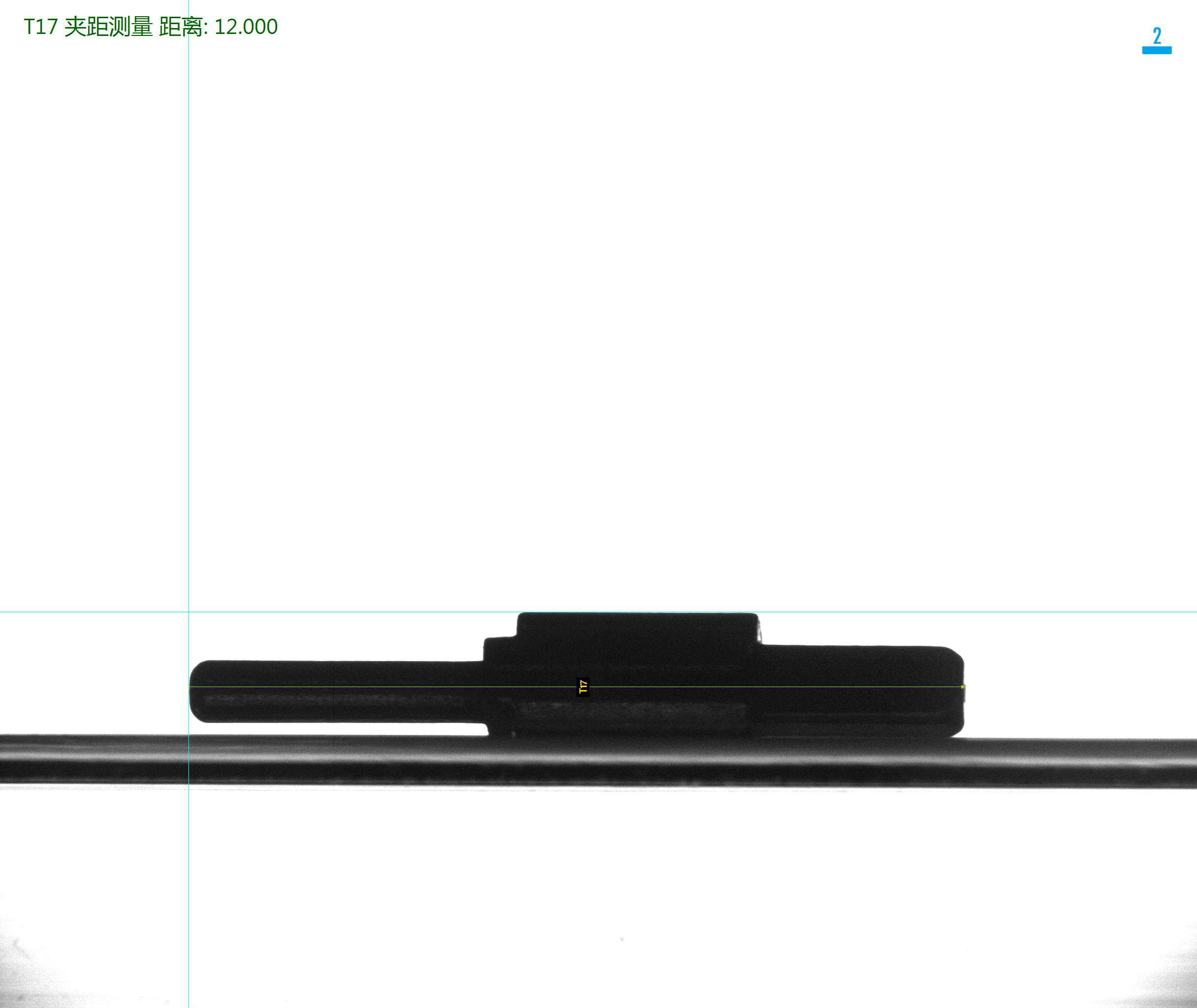

    1:側面背光檢測總長度
  注明:以上檢測項目,均需要在影像下清晰可見才能檢測
  檢測效率：每分鐘檢測數量100-150件(根據樣件送料速度)。
  分工段進行:按照檢測內容細分檢測步驟.


• 2、設備組成及機構

  1:思普泰克視覺檢測軟件
  2:工業電腦
  3:顯示器   19寸
  4:工業相機: 1套,側面背光檢測
  5:工業鏡頭: 1套定焦遠心鏡頭
  6:專業分度盤
  7:電磁閥
  8:減速機
  9:振動柜
  10:進料設備(振動盤,直振,控制器)。


• 3、剔除不良品樣件


• 4、系統安裝要求

  設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
  環境溫度： 0-50攝氏度；
  空氣濕度： 90% RH以下；
  電子干擾： 為設備提供電子干擾較小的地方。
  電源：     交流220V，50Hz，  耗電＜1KVA
