一、檢測內容及要求
檢測內容：
最大尺寸長15mm*寬6mm*高10mm的產品的外觀檢測
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良原因：漏裝螺絲
底部正光檢測不良品分析圖：NG 不良原因：缺膠
頂部正光檢測不良品分析圖：NG 不良原因：腳歪
頂部正光檢測不良品分析圖：NG 不良原因：漏針
側面正光檢測不良品分析圖：NG 不良原因：刮傷
側面正光檢測不良品分析圖：NG 不良原因：腳歪
側面正光檢測不良品分析圖：NG 不良原因：缺腳
側面正光檢測不良品分析圖：NG 不良原因：漏薄片
側面正光檢測不良品分析圖：NG 不良原因：缺膠
思普泰克一直致力于機器視覺檢測設備的研發制造，如需獲取產品檢測方案可登陸思普泰克官網咨詢查閱：www.ae13t.cn
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 塑膠破裂、缺料 | 正光檢測 | 可檢 |
| 2 | 塑膠底部鼓起 | 正光檢測 | 可檢 |
| 3 | 塑膠打傷、拉傷、刮傷 | 正光檢測 | 可檢 |
| 4 | 漏裝五金 | 正光檢測 | 可檢 |
| 5 | 五金件變形 | 正光檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

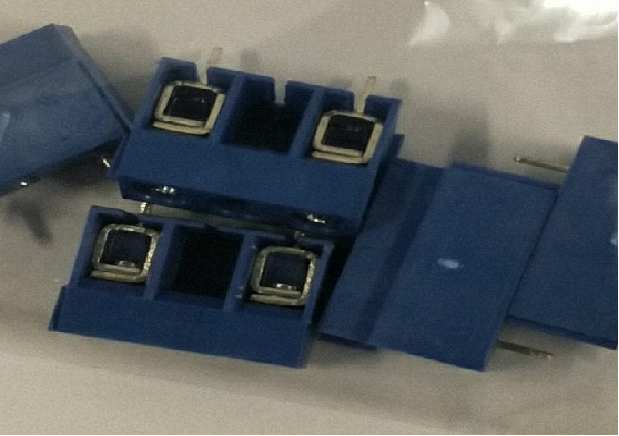

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 3套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
|
| 7 | 光源 | 定制光學自適應光源 | 3套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

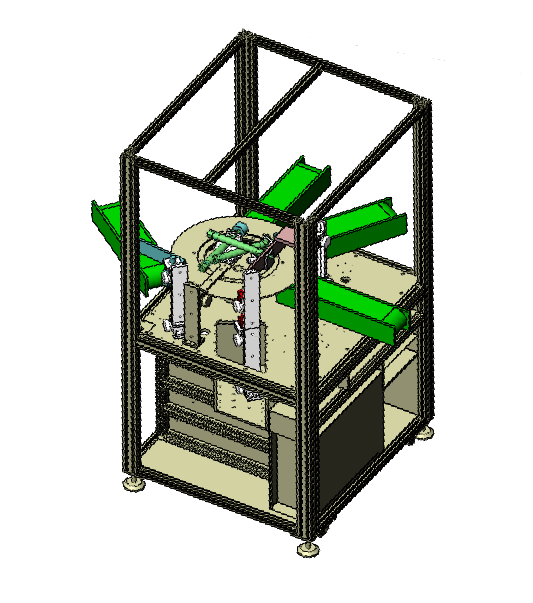

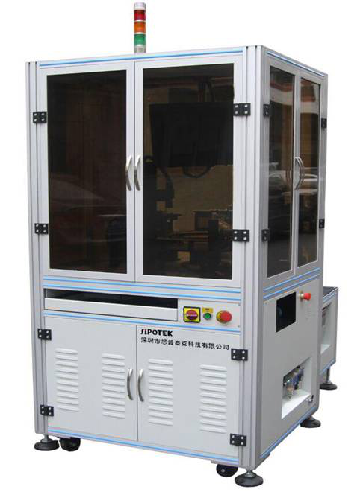

設備外觀3D立體圖
三、樣件測試圖片:

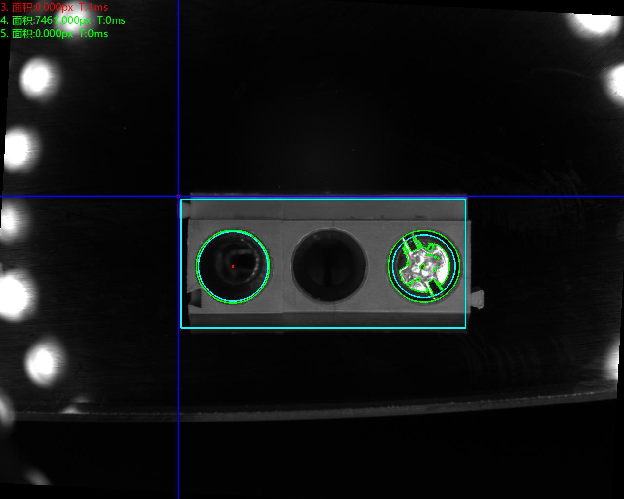

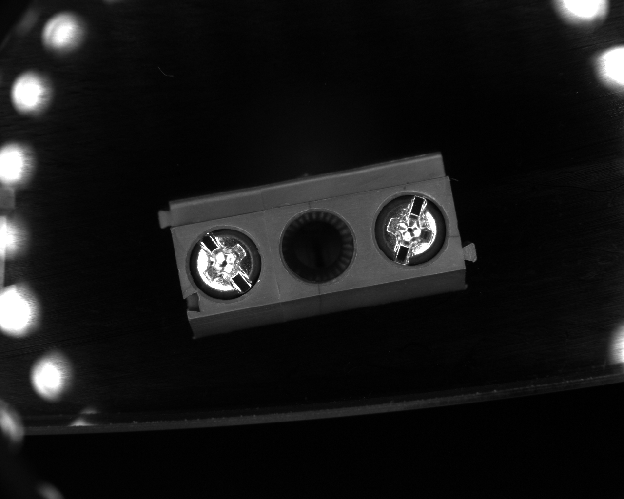

底部正光檢測原圖：

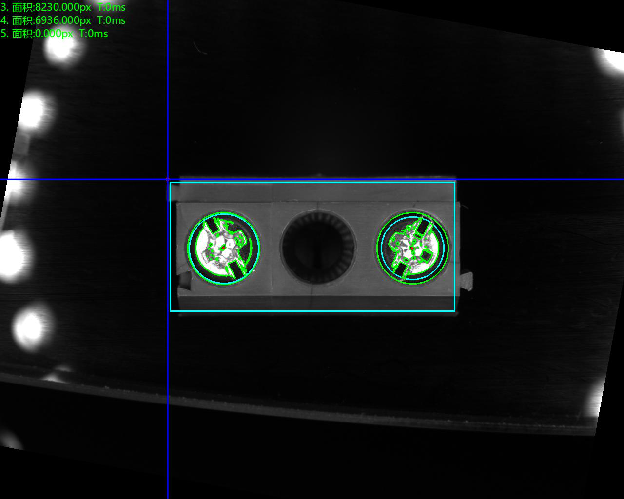

底部正光檢測良品分析圖：OK

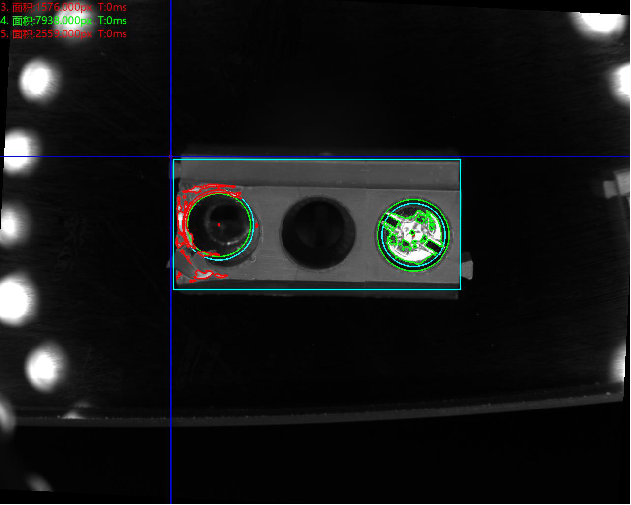

底部正光檢測不良品分析圖：NG 不良原因：漏裝螺絲
底部正光檢測不良品分析圖：NG 不良原因：缺膠

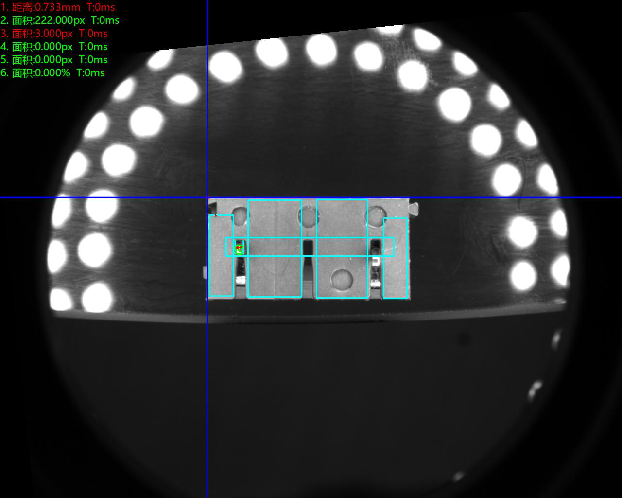

頂部正光檢測不良品分析圖：NG 不良原因：腳歪

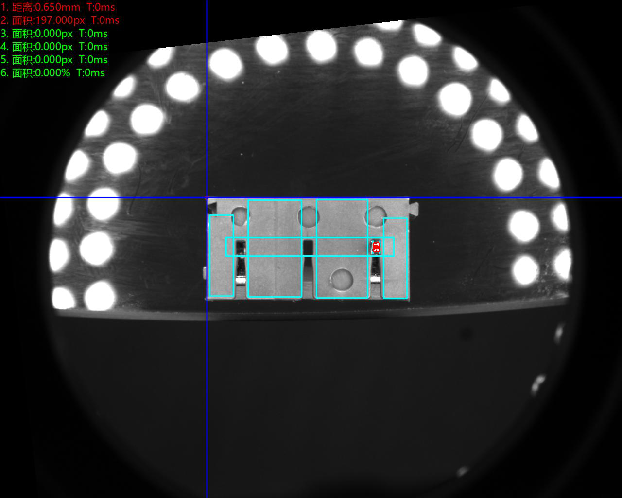

頂部正光檢測不良品分析圖：NG 不良原因：漏針

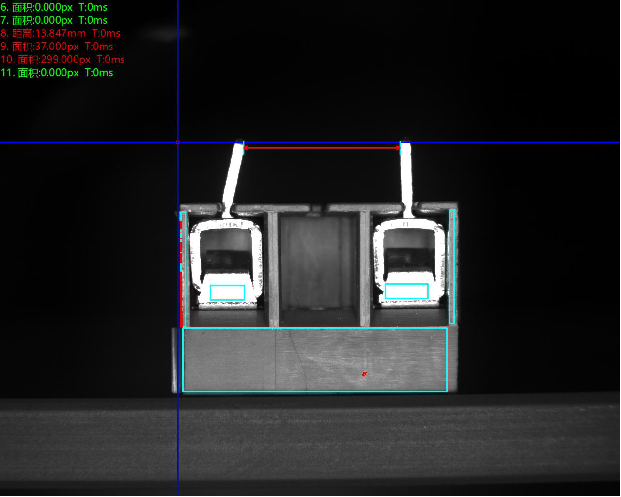

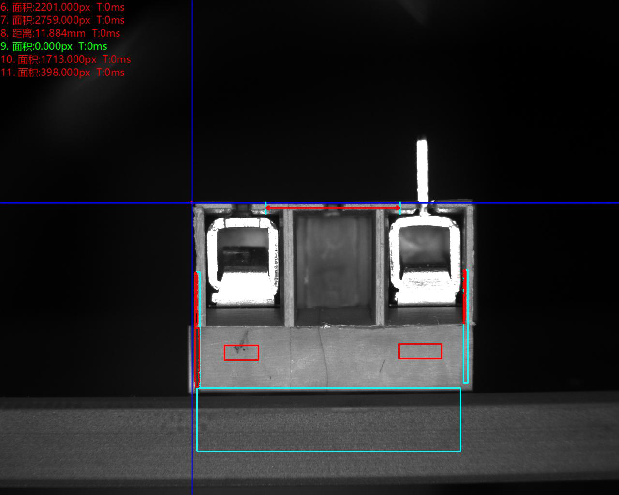

側面正光檢測不良品分析圖：NG 不良原因：刮傷

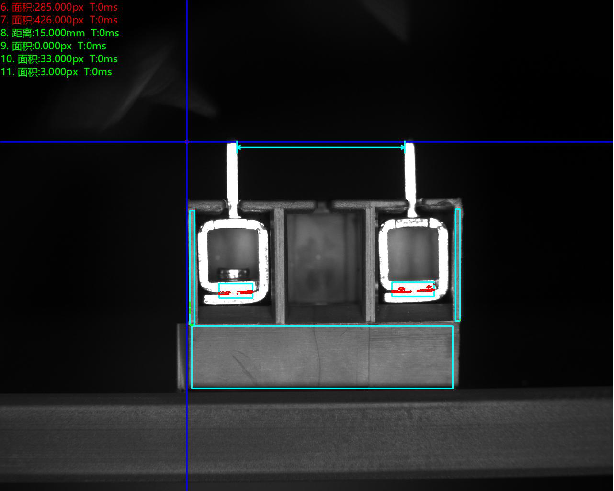

側面正光檢測不良品分析圖：NG 不良原因：腳歪

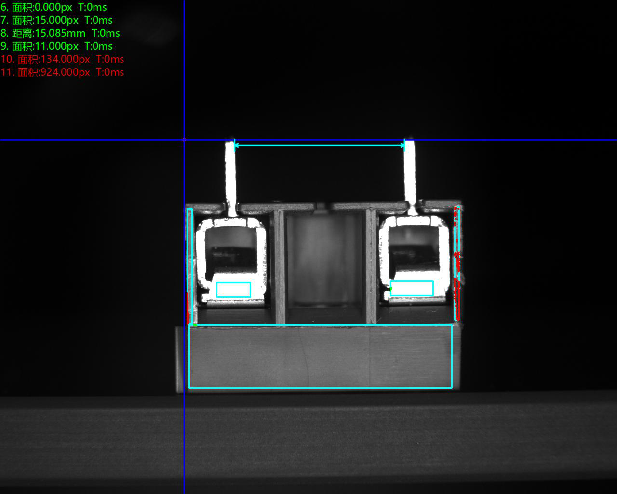

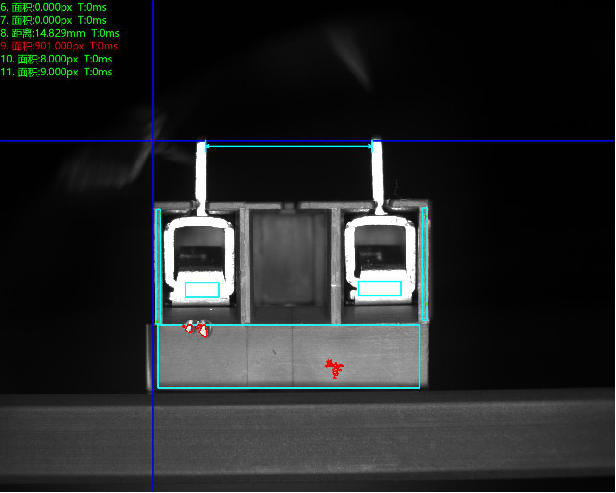

側面正光檢測不良品分析圖：NG 不良原因：缺腳
側面正光檢測不良品分析圖：NG 不良原因：漏薄片
側面正光檢測不良品分析圖：NG 不良原因：缺膠
