一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 高度檢測 | 背光源檢測 | 可檢 |
| 2 | 無牙、半牙 | 正光源檢測 | 可檢 |
注明：機械零件檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 2套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
|
|
工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 8 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 9 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

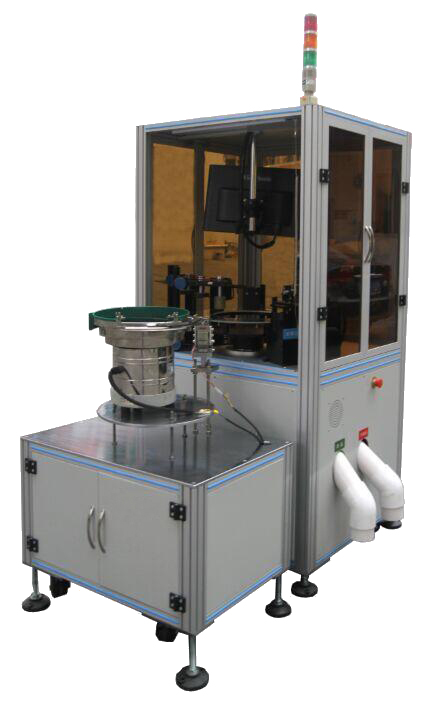

機械零件檢測自動化設備外觀3D立體圖
三、樣件測試圖片:

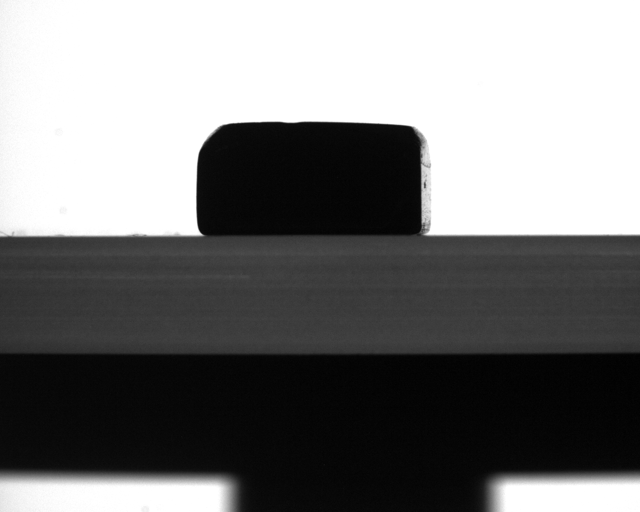

側面背光檢測良品原圖：
三、樣件測試圖片:
側面背光檢測良品原圖：

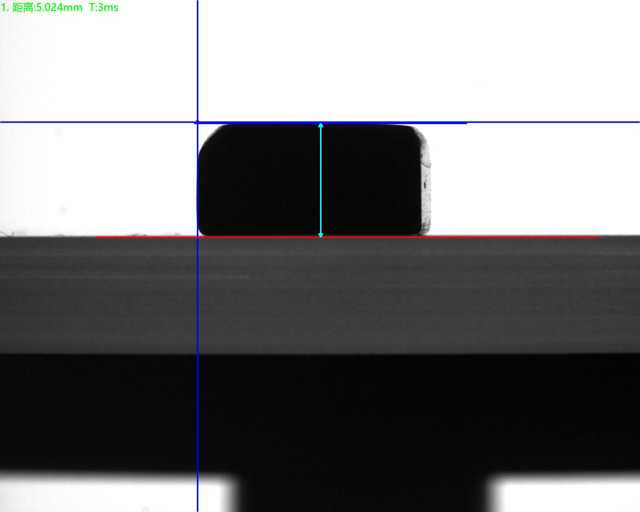

側面背光檢測良品分析圖：OK

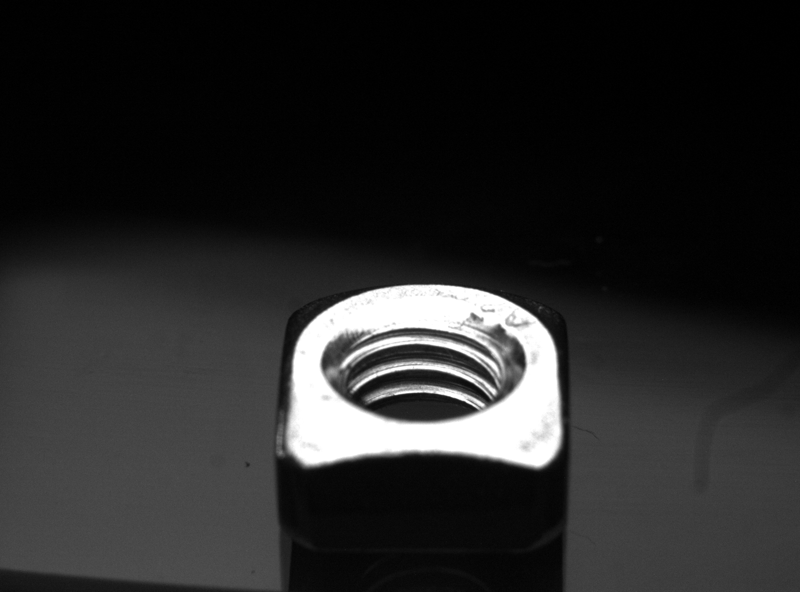

45度正光檢測良品原圖：

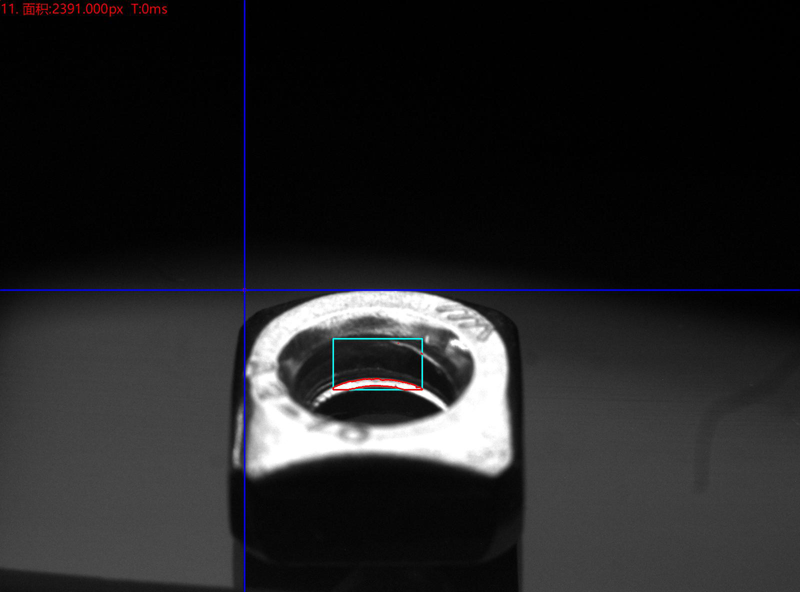

45度正光檢測良品分析圖：OK
45度正光檢測不良品分析圖：NG 不良特征：無牙、半牙
機械零件檢測自動化設備性能優勢
1、非接觸測量，對于觀測者與被觀測者都不會產生任何損傷，從而提高系統的可靠性。
2、具有較寬的光譜響應范圍，例如使用人眼看不見的紅外測量，擴展了人眼的視覺范圍。
3、能夠長時間穩定工作，人類難以長時間對同一對象進行觀察，而機器視覺則可以長時間地作測量、分析和識別任務。
