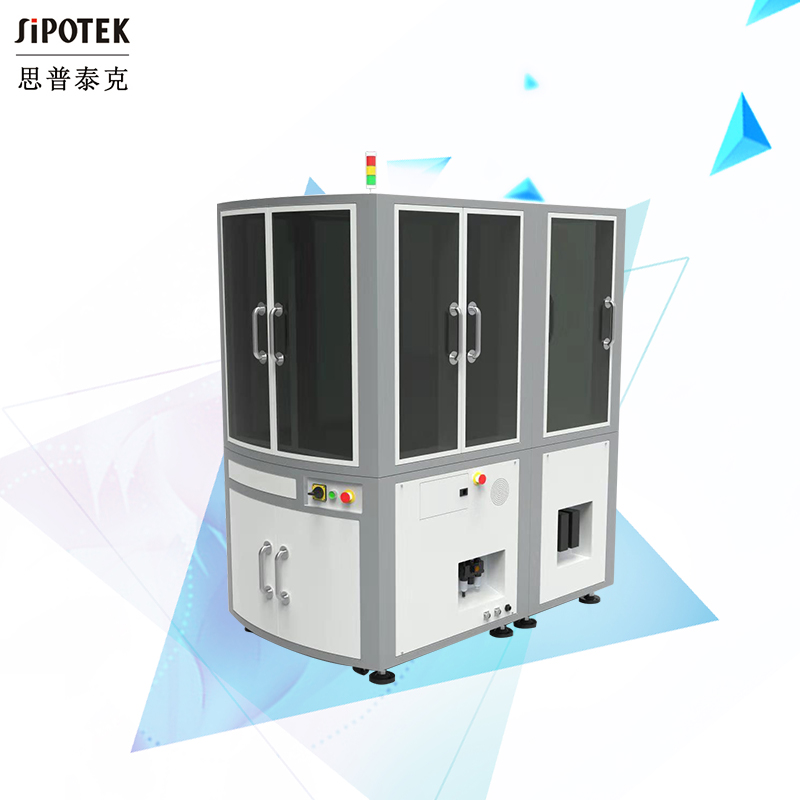

一、系統組成
流水線視覺檢測系統主要由以下幾部分組成：
1. 檢測相機：用于捕捉汽車配件表面的圖像信息。
2. 照明系統：提供均勻、穩定的照明環境，確保圖像質量。
3. 圖像采集卡：將相機捕捉的圖像傳輸至計算機進行處理。
4. 計算機軟件：對圖像進行處理、分析，判斷瑕疵尺寸。
5. 輸出設備：將檢測結果反饋至生產線，如指示燈、報警器等。
1. 圖像采集
檢測相機通過光學鏡頭將汽車配件表面的圖像信息采集到傳感器上。照明系統為相機提供均勻、穩定的照明，確保圖像質量。圖像采集卡將圖像數據傳輸至計算機。
2. 圖像預處理
計算機軟件對采集到的圖像進行預處理，包括去噪、對比度增強、二值化等操作。預處理后的圖像有助于提高后續分析的準確性。
3. 瑕疵檢測
計算機軟件采用圖像處理算法對預處理后的圖像進行分析，檢測汽車配件表面的瑕疵。常見的瑕疵檢測方法包括：
（1）邊緣檢測：通過檢測圖像中的邊緣信息，識別出瑕疵的輪廓。
（2）形態學處理：運用膨脹、腐蝕等形態學運算，突出瑕疵特征。
（3）特征提?。禾崛¤Υ玫男螤?、大小、位置等特征。
4. 尺寸測量
計算機軟件根據瑕疵的特征信息，利用圖像處理算法對瑕疵尺寸進行測量。常見的尺寸測量方法包括：
（1）模板匹配：將瑕疵與預設的模板進行匹配，計算匹配度，從而確定瑕疵尺寸。
（2）輪廓分析：分析瑕疵的輪廓信息，計算其面積、周長等參數，進而確定尺寸。
5. 結果輸出
計算機軟件將檢測到的瑕疵尺寸信息輸出至生產線，如指示燈、報警器等。生產線根據檢測結果對不合格的汽車配件進行剔除，確保產品質量。
三、系統優勢
1. 自動化程度高：流水線視覺檢測系統可實現自動化檢測，提高生產效率。
2. 檢測精度高：系統采用先進的圖像處理算法，檢測精度高，降低人工檢測的誤判率。
3. 適用范圍廣：系統可應用于多種汽車配件的表面瑕疵檢測，具有廣泛的適用性。
4. 易于集成：流水線視覺檢測系統可方便地集成到現有生產線中，提高生產線的智能化水平。
