一、檢測內容及要求
檢測內容：
產品的尺寸檢測
注明：外觀自動檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 瓶?jī)?nèi)臟污 | 正光檢測 | 可檢 |
|
| 2 | 瓶?jī)?nèi)黑點 | 正光檢測 | 可檢 |
|
| 3 | 瓶口正圓（346度） | 正光檢測 | 可檢 |
|
| 4 | 瓶蓋口變形 | 正光檢測 | 可檢 |
|
| 5 | 瓶蓋口缺料 | 正光檢測 | 輕微不可檢 |
|
| 6 | 瓶?jī)?nèi)字符 |
|
|
不可檢 |
注明：外觀自動檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。

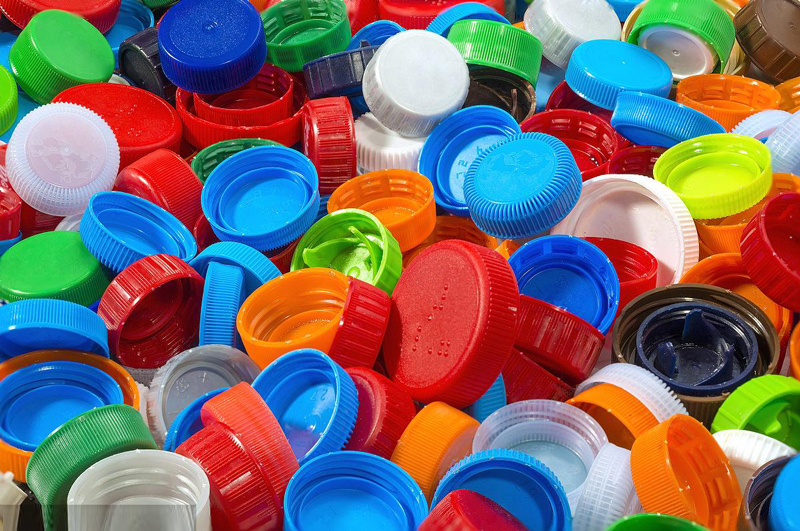

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭內窺外窺（360度） | 3套 |
| 7 | 環形光源 | 定制光學自適應光源 | 3套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

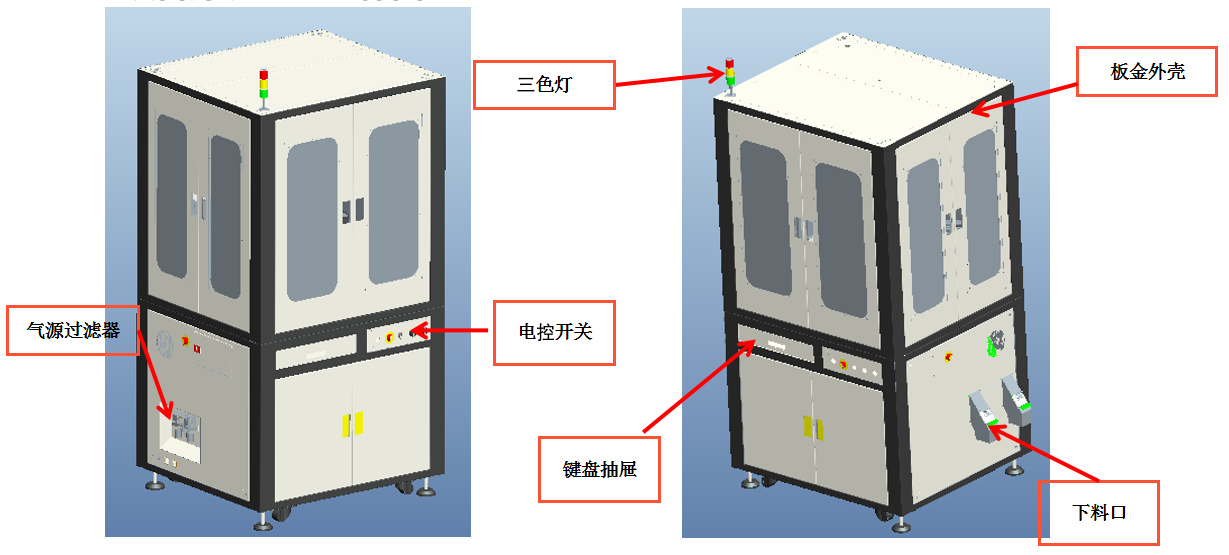

設備外觀－3D立體圖

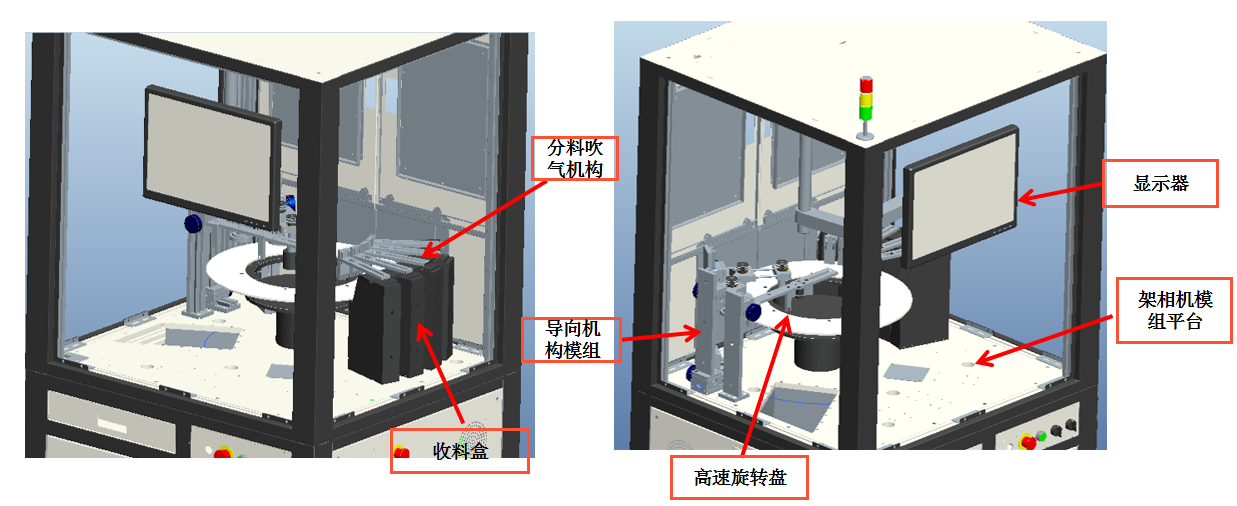

設備外觀－3D立體圖-局部圖

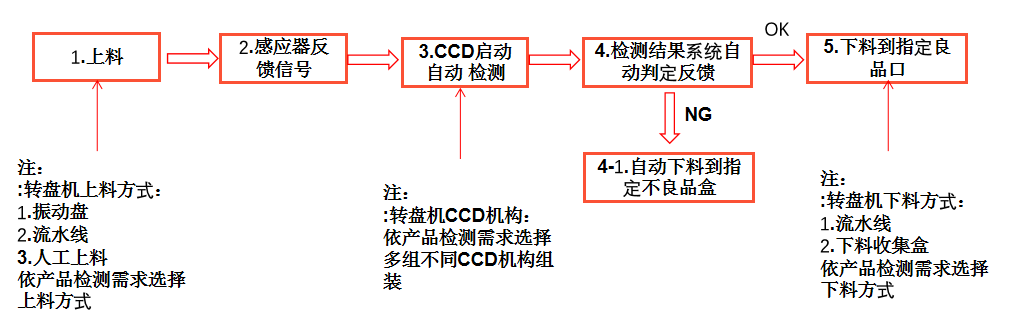

設備檢測流程
三、樣件測試圖片:

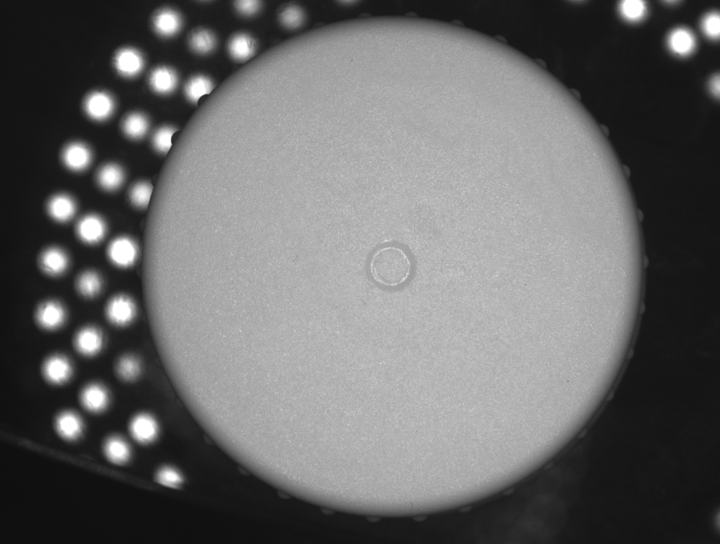

底部正光檢測良品原圖：

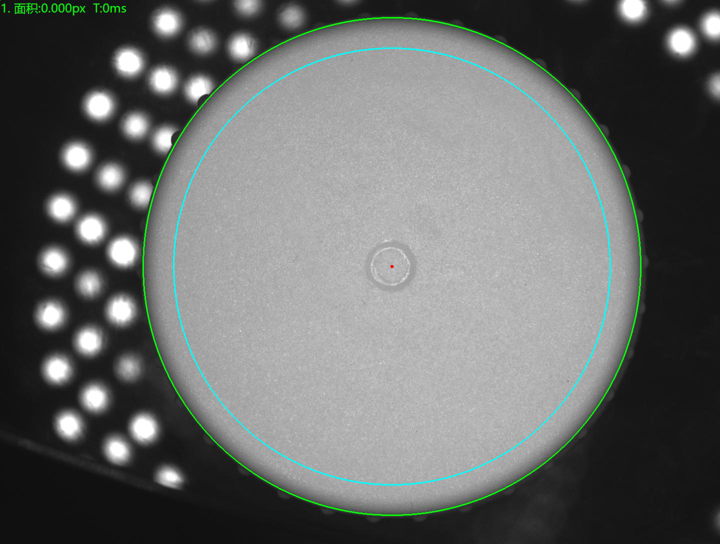

底部正光檢測良品分析圖：OK

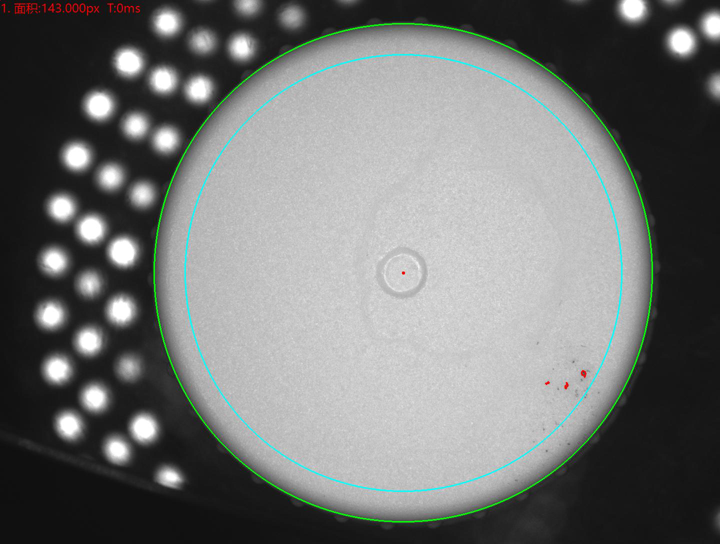

底部正光檢測不良品分析圖：NG 不良特征：黑點

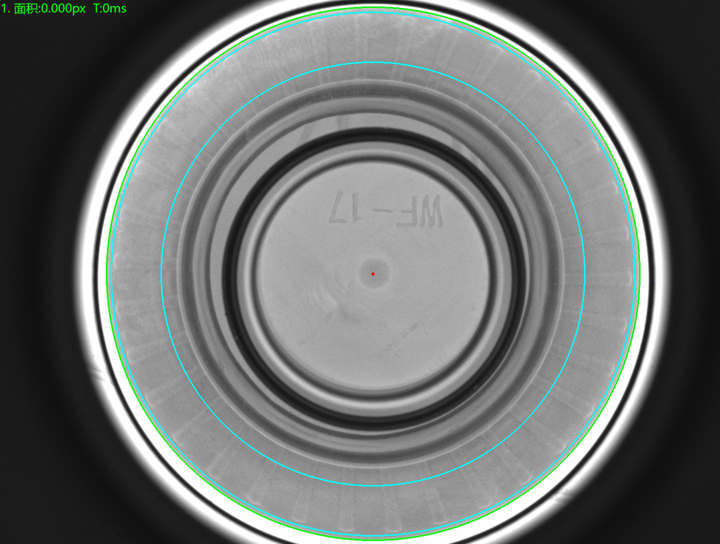

頂部?jī)?nèi)窺360°鏡頭正光檢測良品分析圖：OK

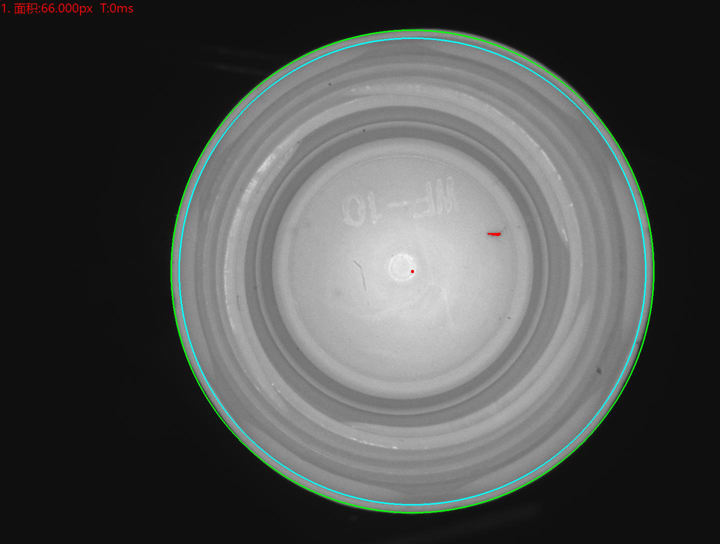

頂部?jī)?nèi)窺360°鏡頭正光檢測不良品分析圖：NG 不良特征：內底部黑點

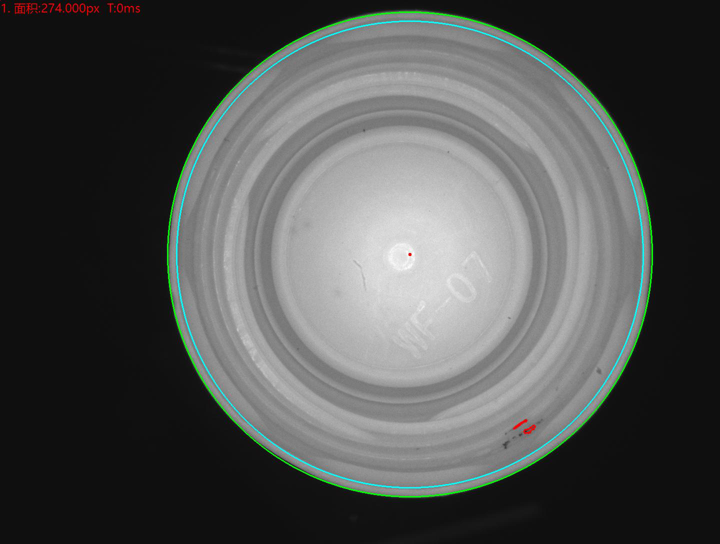

頂部?jī)?nèi)窺360°鏡頭正光檢測不良品分析圖：NG 不良特征：內側壁黑點

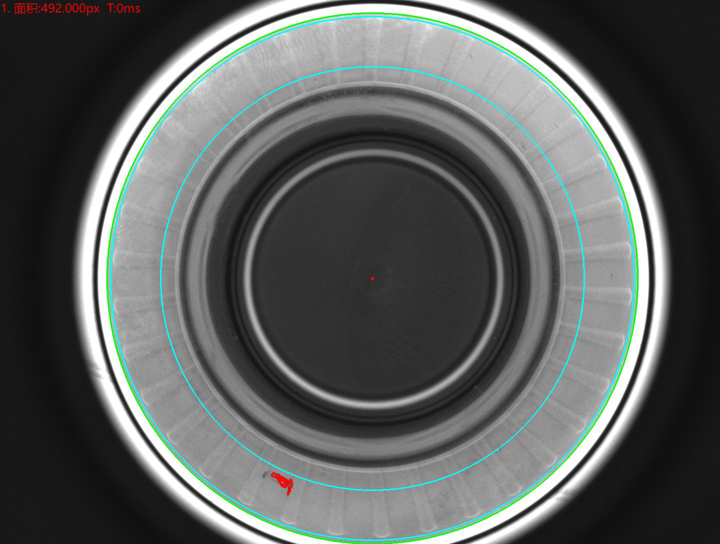

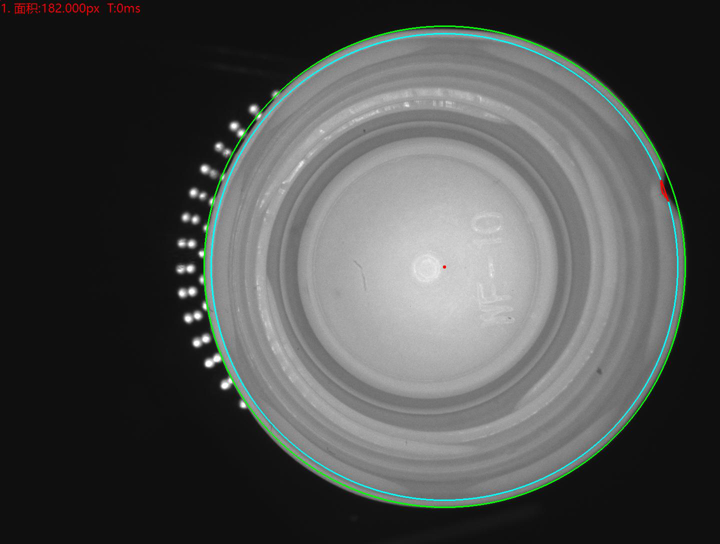

頂部?jī)?nèi)窺360°鏡頭正光檢測不良品分析圖：NG 不良特征：瓶蓋口缺料

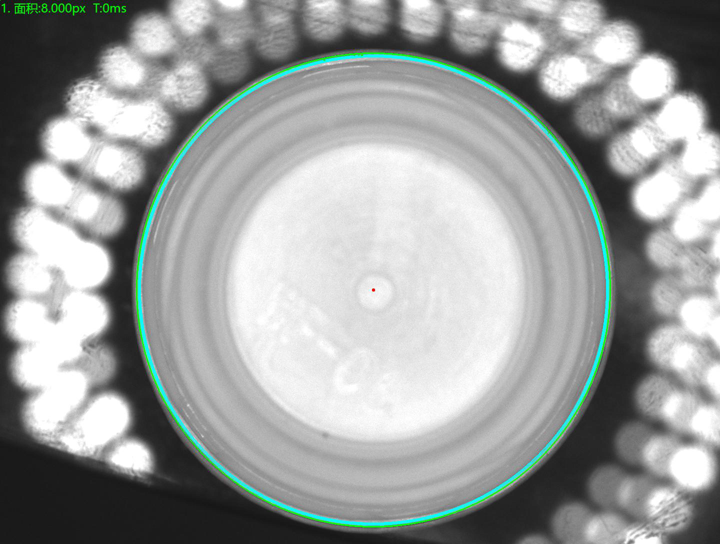

頂部外窺360°鏡頭正光檢測良品分析圖：OK
頂部外窺360°鏡頭正光檢測不良品分析圖：NG 不良特征：外壁黑點
獲取更多產品外觀自動化檢測方案請電話咨詢黃經理：199 2663 8782
