一：檢測內容及要求
檢測工件面積：
檢測內容：
1:背光檢測尺寸
2:正光檢測孔內破,壓印,料臟
3:背光檢測毛邊
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
一、檢測內容及要求

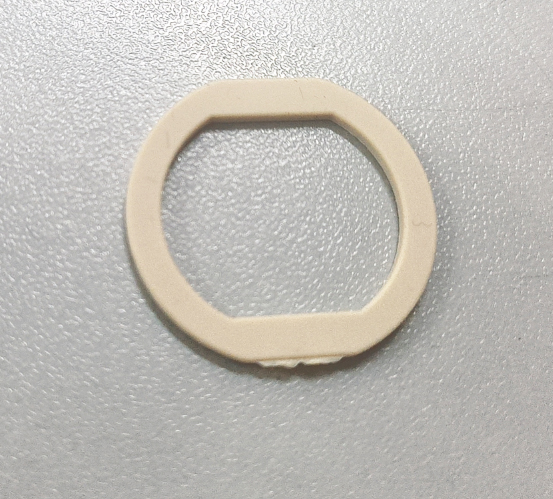

樣品圖：
二、設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,分別底面正光兩個、頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
組成部件清單：

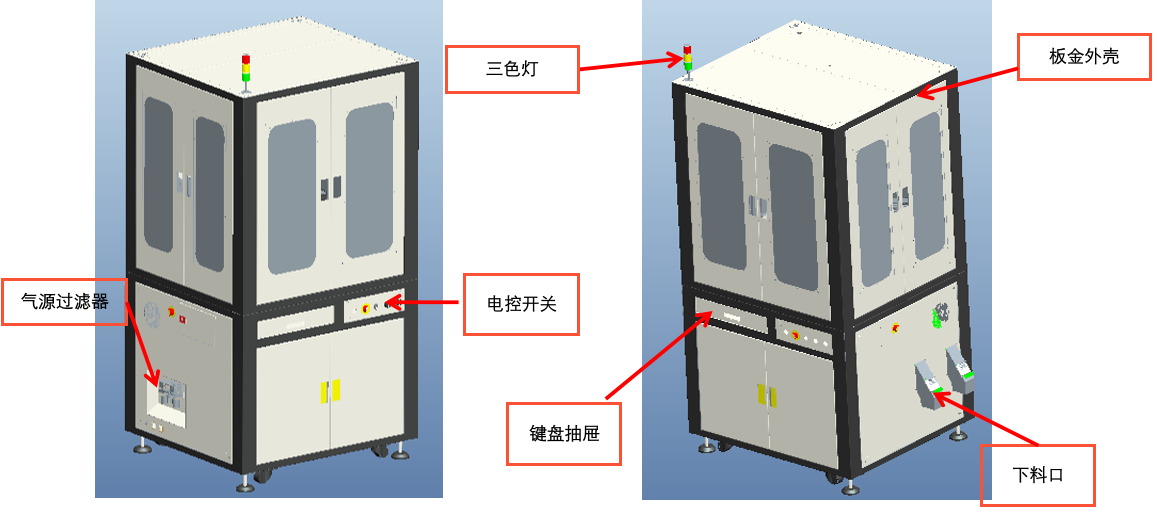

三、設備外觀－3D立體圖

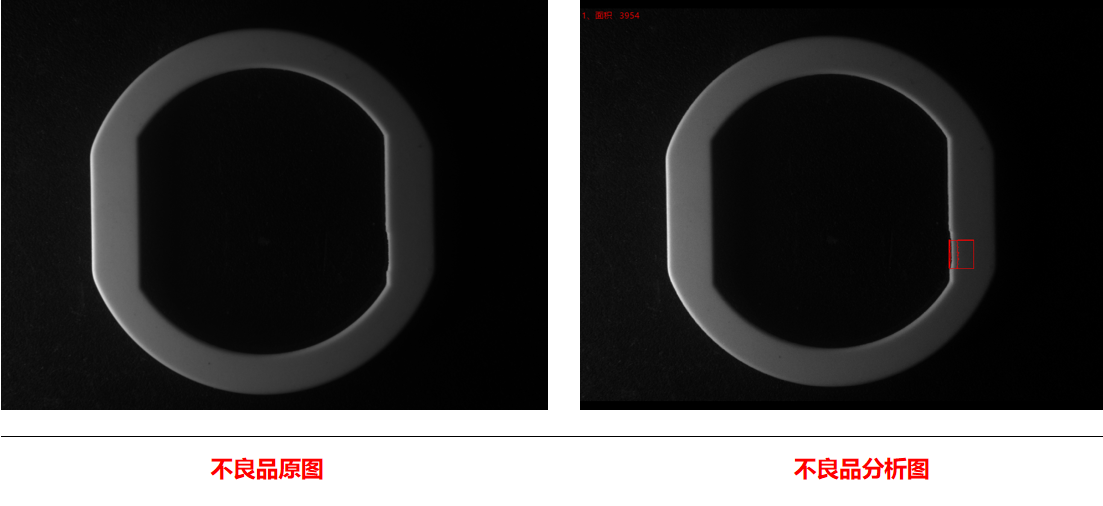

相機1，3頂部底部正光檢測不良品分析圖：NG 結論：AI可檢 檢測特征：孔內破,壓印,料臟

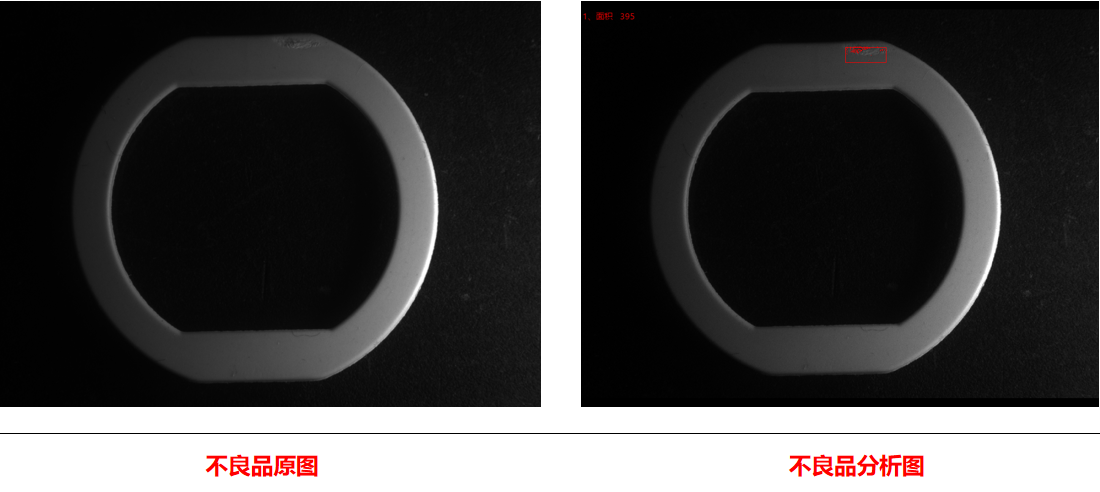

相機1，3頂部底部正光檢測不良品分析圖：NG 結論：可檢 檢測特征：孔內破,壓印,料臟

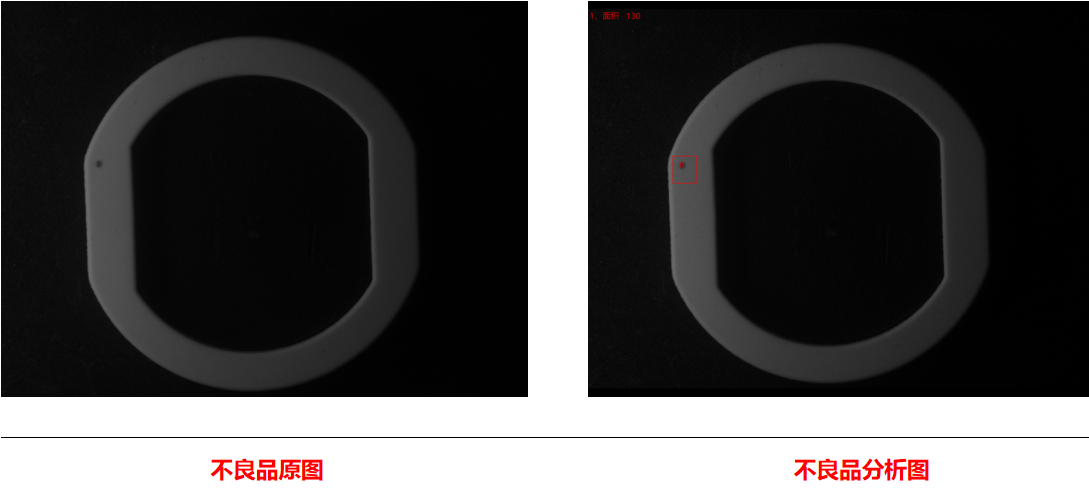

相機1，3頂部底部正光檢測不良品分析圖：NG 結論：AI可檢 檢測特征：孔內破,壓印,料臟

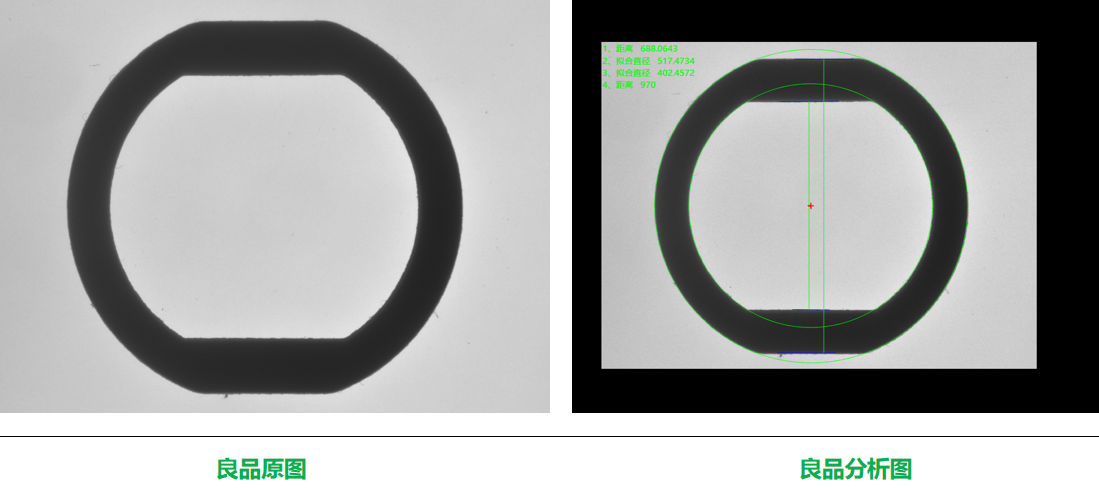

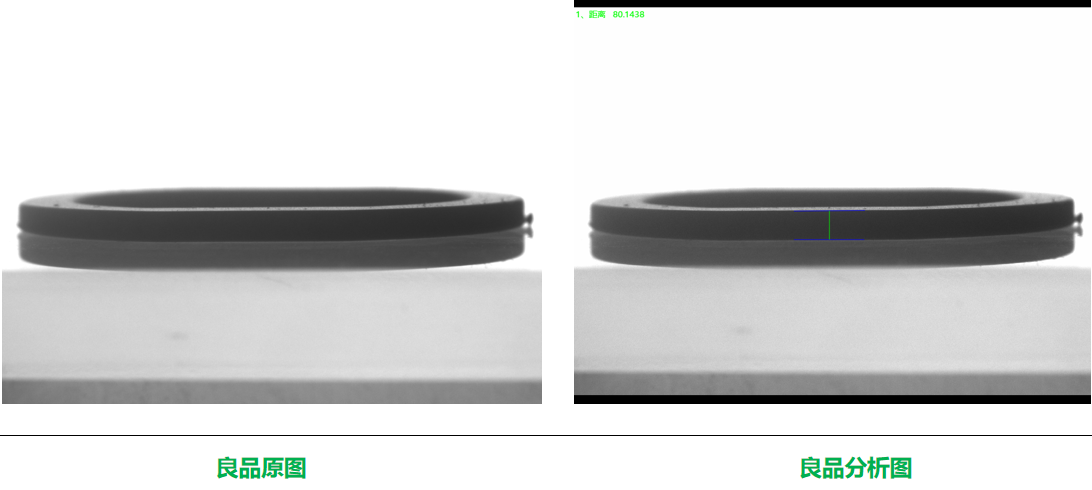

相機2側面背光檢測良品分析圖：OK 結論：可檢 檢測特征：尺寸
相機4頂部背光檢測良品分析圖：OK 結論：可檢 檢測特征：尺寸

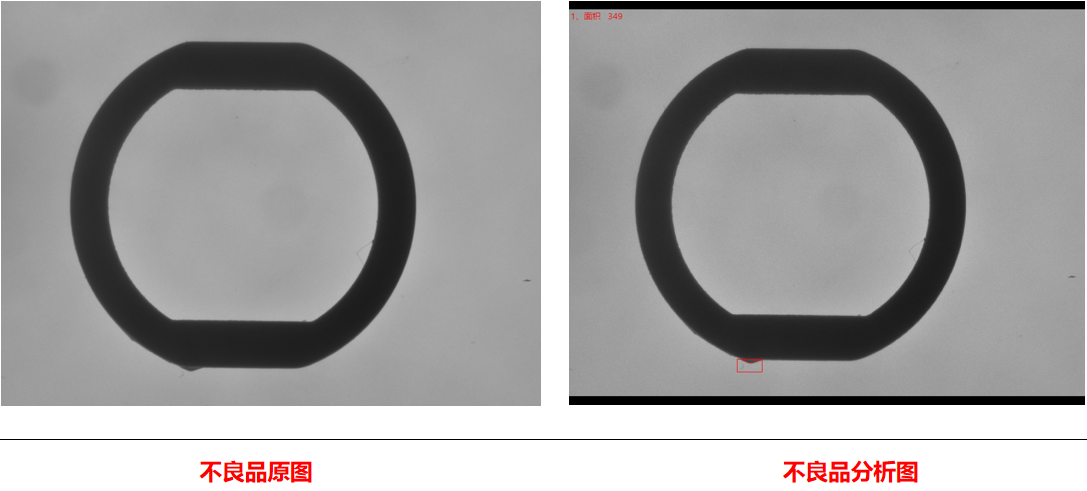

相機4頂部背光檢測不良品分析圖：NG 結論：可檢 檢測特征：毛邊

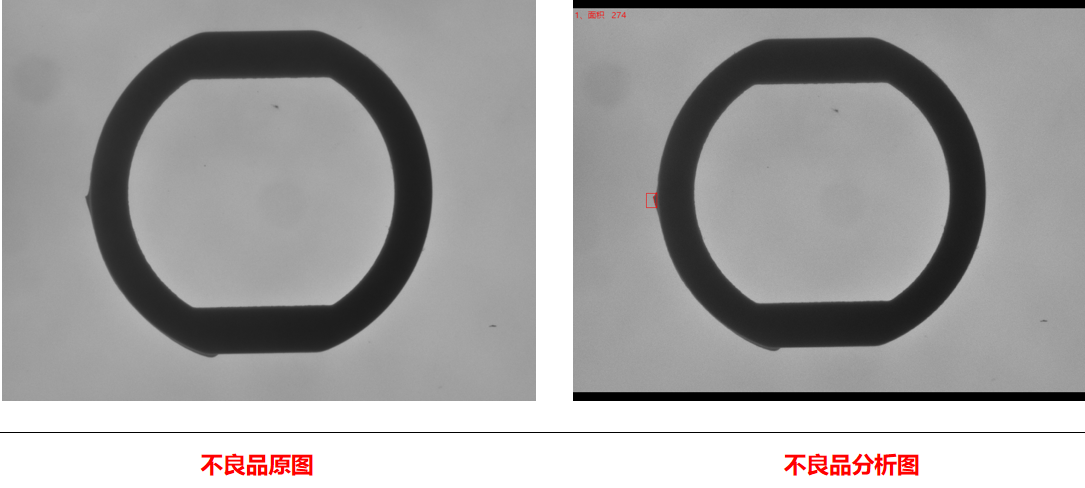

相機4頂部背光檢測不良品分析圖：NG 結論：可檢 檢測特征：毛邊
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度：10-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
